東風系列吸塵車結構、功能概述

（一）適用范圍

1. 城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、碼頭等路面日常清潔工作。

2. 吸塵車適用于像水泥廠，煤廠，攪拌站等路面灰塵太厚的地方。

（二）結構組成部分

由吸塵車作業部分及行走部分等組成。包括二類汽車底盤、副梁、副發動機、風機、離合器、隔膜水泵、清水箱、副發機機倉、垃圾箱、主吸盤、左右副吸盤、組合液壓系統、電控系統、水路系統、氣路系統裝置等組成。（前沖、后灑）根據自身需求可選配。

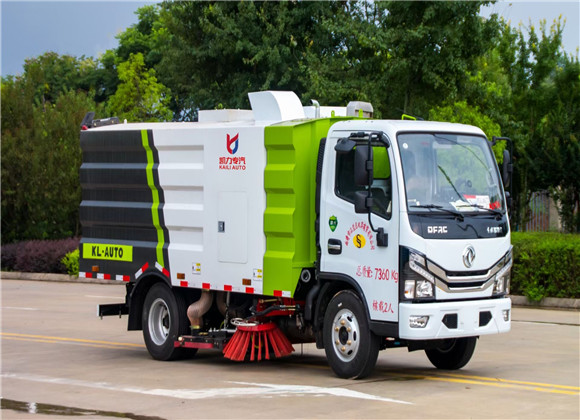

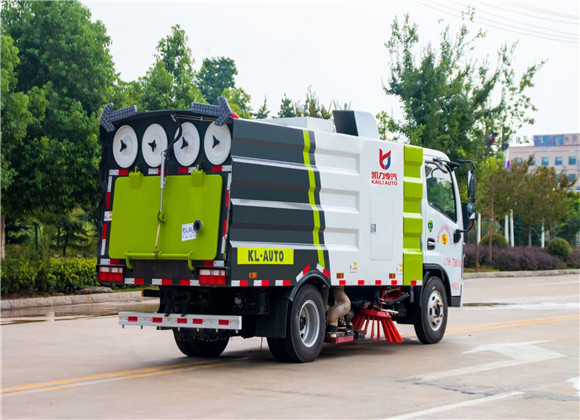

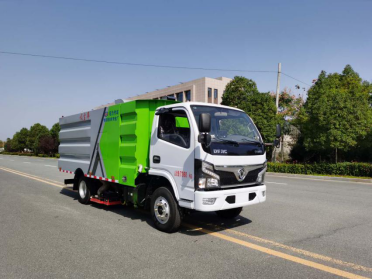

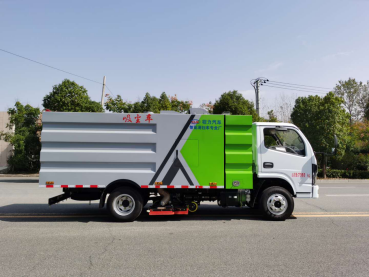

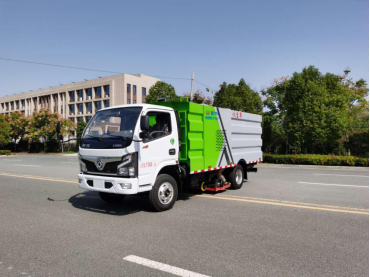

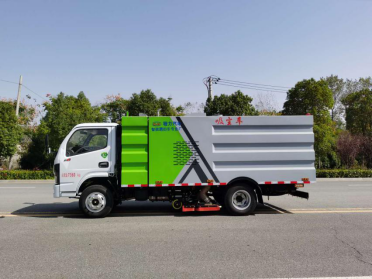

東風3308吸塵車技術參數

該吸塵車是采用型東風多利卡國六二類原廠汽車底盤改裝,加裝副發動機、風機、清水箱、垃圾箱、中置吸盤，工作視頻探頭，自動脈沖清理功能，液壓系統、專用裝置電控系統和副車架等改裝而成。

     1.東風多利卡（軸距3308）國六二類原廠汽車底盤，朝柴發動機，130馬力，國六排放標準，駕駛室?guī)Х�轉，斷氣剎，5檔變速箱，帶方向助力， 7.00R16型輪胎。

     2、副發動機采用性能強勁的江鈴87馬力副發動機。

     3、自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、采用洛陽上市公司，北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。

5、清水箱充分利用了車載空間，容積1m3。

6、垃圾箱容積4m3，內部加裝進口防水材料濾筒，垃圾分類存放，能有效地對樹葉，石子，灰塵進行粗細處理，廂體采用傾翻卸料。

7、主吸盤的寬度達到1800mm，左右副吸盤寬度700mm，最大作業總寬度2.5m。4個高度可調的吸嘴輪，能方便調整和保證吸盤與路面間合理間隙，從而達到更好的吸塵效果，吸塵效率更高。

8、自動脈沖清理功能，副機帶打氣泵和容積氣罐，達到一定氣壓時，開起脈沖反吹裝置，對箱體內濾筒進行反吹震動，使工作中的濾筒不容易堵塞，有效提高吸力，從而能達到更好的清洗效果，電腦控制，可調脈沖間隔時間。

9、駕駛室手動按鈕式液壓系統驅動主吸盤升降、左右副吸盤驅動、脈沖清理功能、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。

   10、駕駛室內裝有顯示屏，當車輛工作時可以對車輛前后左右，主副吸盤進行監視，讓工作無死角，使駕駛員更加便利，更高效。

    11、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

12、采用高品質液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。

    13、液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。

    14、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

    15、非不銹鋼件經電泳防銹處理，經久耐用。

    16、副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

17、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計.
